KDJS-35KV驗電器試驗裝置使用本設備前，請?jiān)敿?xì)閱讀產品使用說明書。本產品屬高壓試驗設備，安裝時應保證設備高壓部分距墻或金屬設備距離不小于3.15米，同時保證高壓帶電部分與人員距離不小于3.15米。大多數設備須接地，接地電阻不大于4Ω。設備各接地點采用一點接地，均直接接至接地點。試驗時，大多數人員應遠離高壓帶電部分。試驗完成后，各試品均要用放電棒放電。

　　一、主要功能特點

　　為了準確測量驗電器的啟動電壓，須建立一個均勻電場。根據電力行業標準DL740《電容型驗電器》設計開發了遙控電動驗電器測試支架。 高壓電極為球形，接地電極為環形結構。接地電極固定、高壓電極可以電動驅動向左右移動。電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。測試支架具有標尺刻度，調節距離直觀準確。驗電器夾具為全絕緣件，不會引起電場畸變。

　　二、主要技術參數

　　1 .靜電環直徑：A型：550mm B型：1050mm；高壓電極球直徑：A型：60mm B型：100mm;移動速度： 3mm/S

　　2.額定電壓： A型 100kV         B型 250kV試驗根數： 1根

　　三、組裝及試驗接線：組裝及試驗接線示意圖見附圖1、2

　　四、電動驗電器支架操作

　　本設備采用電動控制，高壓電極可以電動驅動向左右移動，電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。

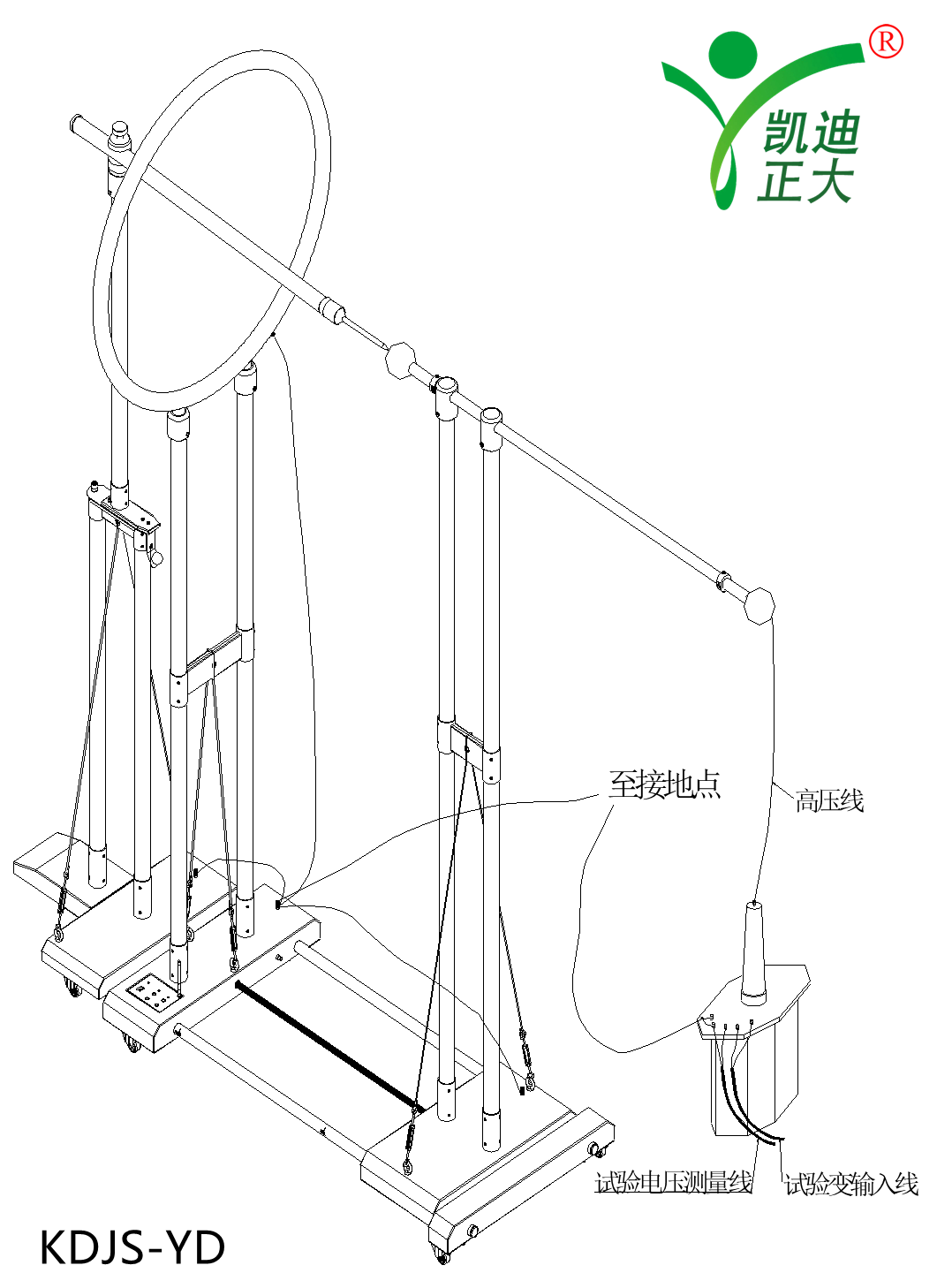

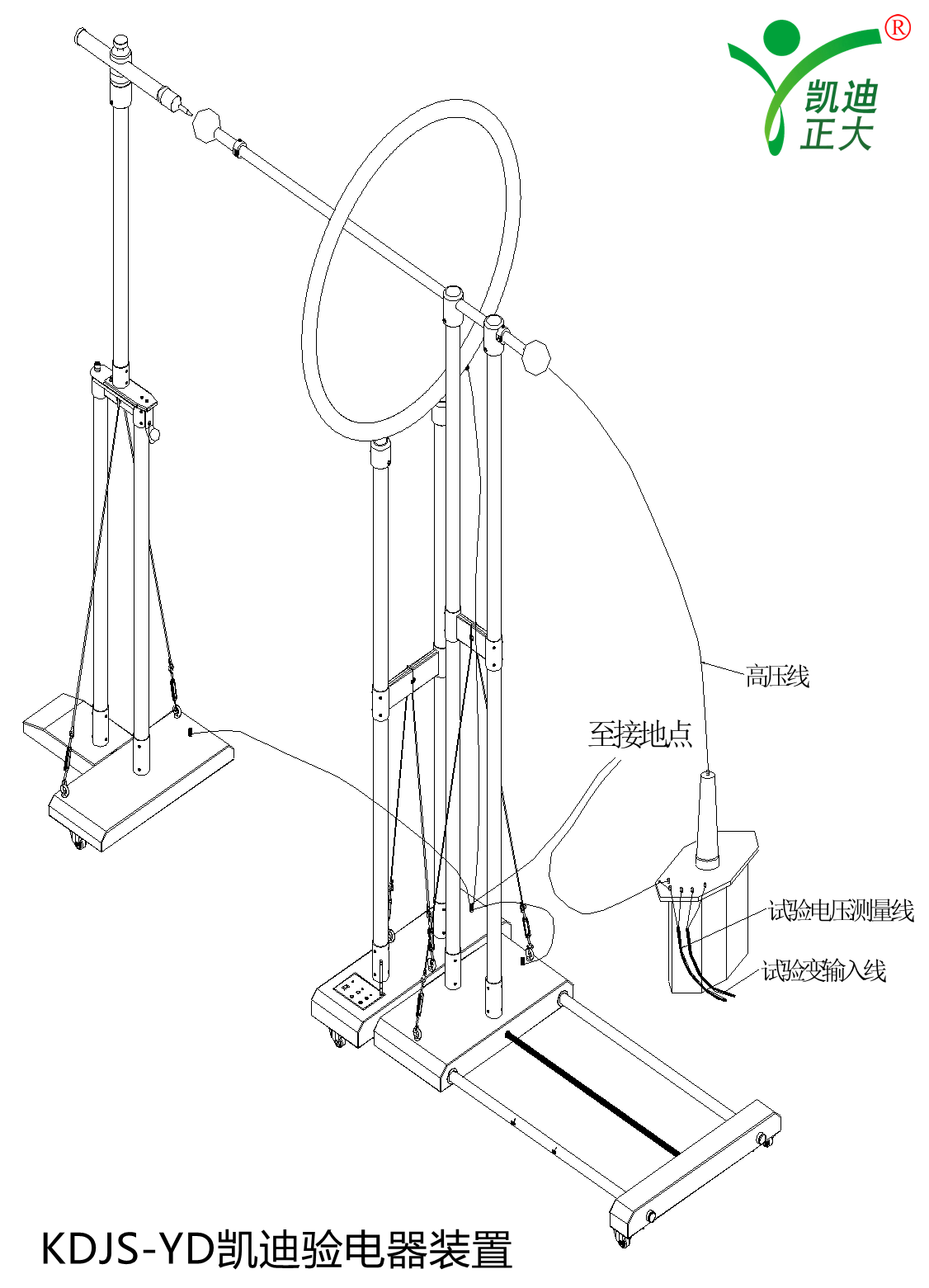

　　附圖1、驗電器試驗接線示意圖(KDJS-YD-I-A型)

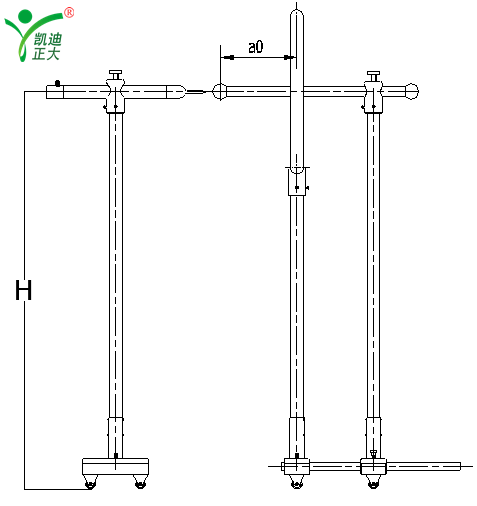

　　附圖2-1、帶接觸電極延長段驗電器試驗接線示意圖(KDJS-YD-I -B型)附圖2-2、不帶接觸電極延長段驗電器試驗接線示意圖(KDJS-YD-I -B型)附圖3-1、帶接觸電極延長段的驗電器試驗要求(DL740)
